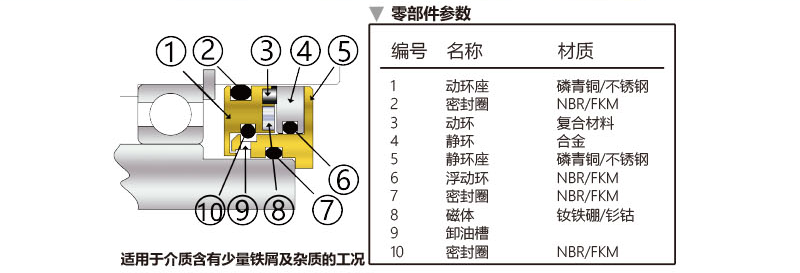

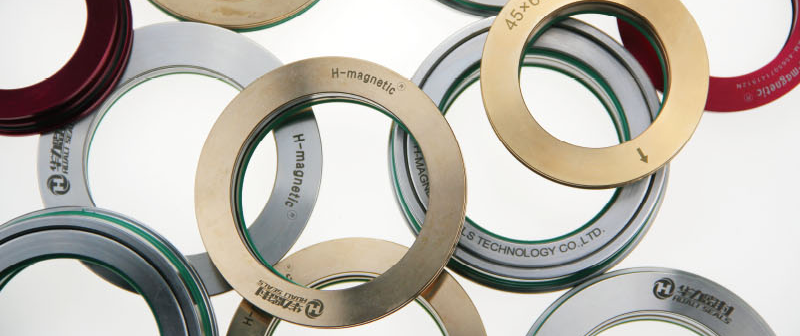

軸承隔離器磁力油封結構圖解

OM系列磁力油封作為軸承保護的樞紐組件，其結構設計的公道性和密封機能的優劣直接影響到軸承的使用壽命和機械設備的運行效率。通過本文的結構圖解和功能解析，我們可以更深入地輿解磁力油封的工作原理和設計要點，從而在實際應用中做出更公道的選擇。跟著材料科學和制造技術的不斷提高，未來的磁力油封將更加高效、耐用，為機械工程的發展提供更堅實的保障。

·   回油孔和油道：靜密封環上的回油孔與軸承箱內的回油系統相連，確保潤滑油的正常輪回和軸承的潤滑。

·   密封圈（sealing ring）它的主要功能是阻擋外界的灰塵、水分和其他污染物進入軸承內部。密封圈通常由彈性材料制成，如丁腈橡膠或氟橡膠，以確保其與軸承之間的緊密貼合。

·   迷宮通道（Labyrinth Channels）：動密封環上的迷宮通道是磁力油封的核心部門，通道的深度和寬度經由精心設計，形成一個復雜的迷宮結構，能夠有效地阻止空氣、塵埃和水分進入軸承。

·   動密封環（Moving Seal Ring）：這個環是隨軸一起旋轉的部門，設計成與軸配合緊密。動密封環通常采用精密加工，形成一系列的迷宮通道，這些通道在軸的旋轉下形成密封，阻止塵埃和液體進入軸承。

·   靜密封環（Stationary Seal Ring）：這是一個固定在軸承箱或外殼上的環形組件，通常由耐侵蝕和耐磨的材料制成，如黃銅或不銹鋼。靜密封環上設有回油孔，以防止?jié)櫥托孤?/span>

軸承甩起的時動環與軸同步運動，能阻擋大部門介質，少量介質進入迷宮腔內通過下端卸油孔回流到腔體。外端采用防塵設計，外端迷宮槽可阻止外部顆粒狀物體或流體介質對軸承腔的污染。動、靜環在設備運行時沒有持續接觸，不僅杜絕軸面磨損、無能耗也避免磨損發燒造成升溫。產品使用上能知足一臺設備長達5年，無需頻繁更換。

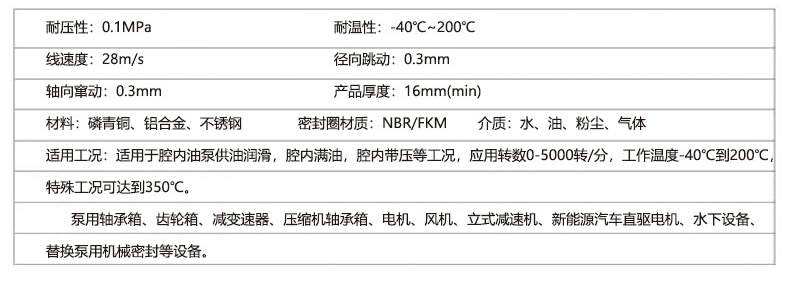

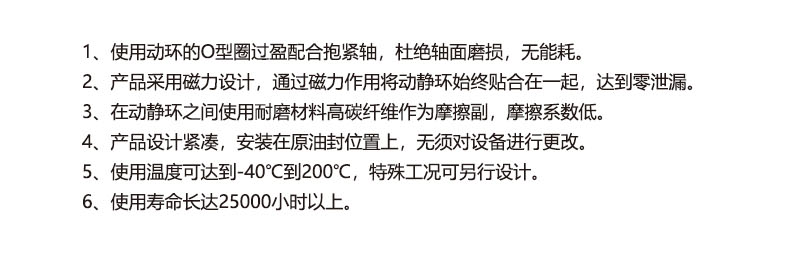

為了解決這一挫折，OM系列迷宮密封（磁力油封）應運而生，巧妙地取代了縱貫式迷宮密封。磁力油封分消息環，靜環猶如堅固的碉堡，安裝于端蓋之上，動環則依賴動環槽上裝配的密封環過盈尺寸來抱住軸，隨軸滾動。消息環共同構成復合迷宮設計，消息環為高品質鋁合金，動環驅動環為氟橡膠，它們共同編織了一張嚴密的防護網。

傳統的徑向縱貫式迷宮齒形密封，雖以鋁制合金為材質，卻難以抵抗風機運行中的磨損。長期的高溫環境與油脂腐蝕，加之檢驗更換的轉子之間軸徑存在的制造誤差，使得密封牙頂部泛起侵蝕或摩擦損耗，導致密封牙頂與軸面間隙增大，密封的截流效果降低，終極導致漏油。

大型旋轉軸設備，尤其是大直徑風機，其軸封處的漏油題目尤為凸起。一些風機自投入使用以來，泄漏題目猶如惡疾，久治不愈，既造成了經濟上的鋪張，又污染了環境，嚴峻威脅著安全正常出產。

在現代產業的巨輪中，磁力油封扮演著至關重要的角色，肩負著保護軸承免受外界侵擾的重任。然而，在冶金、造紙軋輥、風機、泵等領域的旋轉軸設備中，潤滑油的滲漏現象猶如惡疾，時常困擾著出產操縱職員。跟著設備的運轉，潤滑油滲漏現象逐漸加劇，猶如細流匯聚成河，不僅影響設備的不亂運行，還迫使操縱職員頻繁添加潤滑油，以維持油路的正常油位及油壓。
